Geral

A unidade principal de anel com isolamento sólido é uma RMU que usa materiais com isolamento sólido como meio de isolamento principal.

Conecte a câmara de extinção de arco a vácuo com sua condução elétrica, seccionadora, chaves de aterramento, barramento principal, barramento principal de derivação e outros circuitos elétricos dominantes.

Depois de simples ou combinados, cubra-os com um meio sólido isolado como um ou vários modelos funcionais, recombinacionais ou reextensíveis com isolamento total ou estanqueidade total. A superfície do modelo sensível ao toque é revestida com uma camada de blindagem condutora ou semicondutora que pode ser aterrada direta e solidamente à unidade principal do anel.

O painel de distribuição com isolamento sólido da série FSRMU é desenvolvido de forma independente pela Farady Electric.

Com design modular, esse painel de distribuição é pequeno, não requer manutenção, é fácil de operar, seguro, confiável e ecologicamente correto e pode atender ao máximo a demanda de diferentes planos de fornecimento de energia. O painel de distribuição pode ser instalado em um transformador compacto interno ou diretamente em uma caixa externa.

Ambiente de serviço

a) Temperatura do ar: temperatura máxima: +40℃; temperatura mínima: -20℃

b) Umidade: umidade média mensal 95%; umidade média diária 90%.

c) Altitude acima do nível do mar: Altitude máxima de instalação: 2000 m

d) O ar ambiente não parece estar poluído por gases corrosivos e inflamáveis, vapor etc.

e) Sem tremores violentos frequentes

Padrão de aplicação

l IEC62271-100: Parte 100: Disjuntores de corrente alternada

l IEC 62271–200: Parte 200: Aparelhos de manobra e controle CA metal-enclosed para tensões nominais acima de 1 kV e até 52 kV, inclusive

l IEC 62271-102 : Parte 102: Seccionadores de corrente alternada e chaves de aterramento.

l IEC 62271–103 Parte 103: Chaves para tensões nominais acima de 1 kV até 52 kV, inclusive

l IEC 62271–105: Parte 105 - Combinações de chave-fusível de corrente alternada

Recursos

1. Elimina o uso do gás SF6, reduzindo assim a emissão de gases de efeito estufa e o vazamento de gases perigosos gerados pela decomposição do gás SF6 e realizando uma aplicação realmente segura, favorável ao entusiasmo, inócua e inofensiva.
2. Evite o projeto do tanque de gás de pressão, eliminando a possibilidade de acidentes perigosos causados pela degradação da capacidade de isolamento devido ao vazamento de gás SF6.
3. É adotado o modo de isolamento de ar que não causará vazamento de ar e degradação da capacidade de isolamento.
4. As partes energizadas são vedadas com epóxi para formar uma estrutura totalmente isolada e vedada de alto grau de IP.
5. O mecanismo operacional simples e confiável aumenta muito a segurança.
6. O isolamento intensificado de fase a fase e o projeto de isolamento de fase dividida podem evitar falhas de fase a fase.
7. O projeto de isolamento superior pode realizar o fechamento e a abertura do solo por meio da câmara de extinção de arco, o que está de acordo com o projeto de segurança da rede.
8. A estrutura modular contribui para a expansão do loop, troca de unidades e alteração de planos.
9. As três fases na fratura comutada de isolamento são independentes e claras, os locais de contato são diretamente visíveis e há iluminação de LED.
10. Função de intertravamento mecânico completo, atendendo plenamente aos requisitos de proteção de intertravamento. Garante a segurança operacional.
11. Revestido com uma camada de blindagem semicondutora e aterrado de forma confiável, o módulo pode ser tocado com maior segurança.
12. O cabo de barramento adota um cabo blindado flexível especial, evitando o estresse gerado por uma instalação inadequada, melhorando assim a confiabilidade operacional.
13. A estrutura do gabinete é razoavelmente projetada e um transformador de bucha é usado. Isso reduz significativamente o nível de dificuldade para a instalação de entrada e saída de cabo duplo.

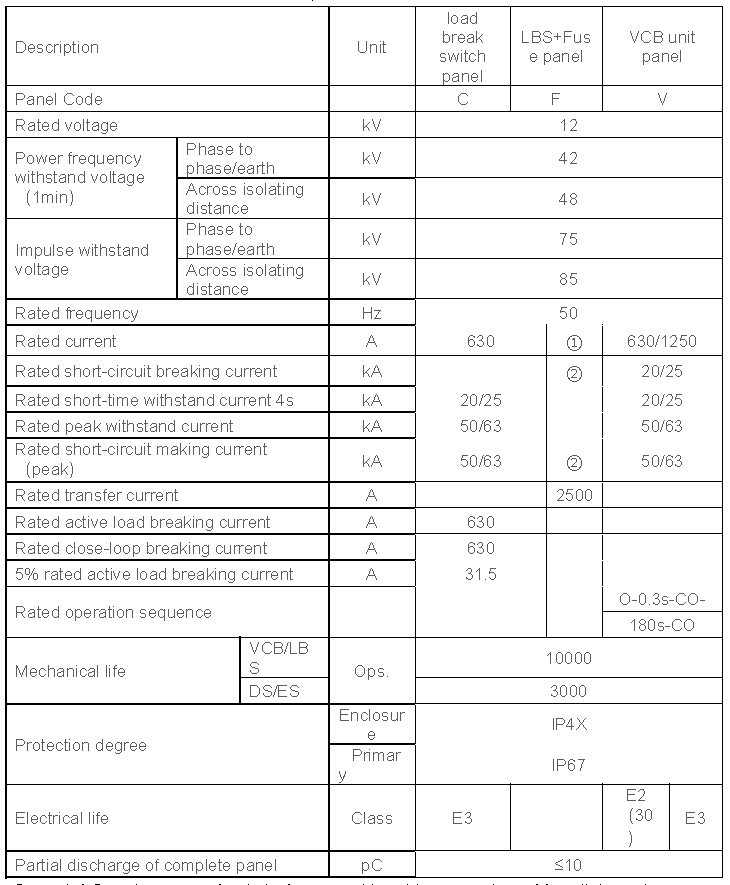

Dados técnicos

Estrutura do produto

Estrutura principal

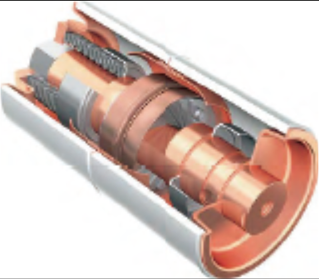

Interruptor de vácuo sem gás SF6
**Conexão principal embutida em isolamento sólido
